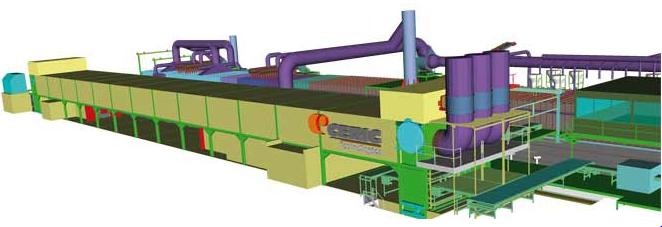

Séchoir comprenant un tunnel inférieur (110) et un tunnel supérieur (120), reliés à chaque extrémité par un puits (130, 140) parcourus par un convoyeur à chaînes (150) avec des nacelles (155) recevant des produits à sécher. La chaîne (150) passe d'un trajet horizontal à un trajet vertical (ou inversement) à la jonction (151) d'un tunnel (110, 120) ou d'un puits (130, 140) par un renvoi d'angle (151-154) et au niveau du puits (130, 140), la poulie de renvoi (151A-154A) à l'extrémité du trajet horizontal est complétée par une poulie de déviation (151B-154B) installée dans le puits (130, 140) de façon que la chaîne (150) suive un trajet incliné correspondant sensiblement à l'hypoténuse du triangle pris dans le rectangle dont le côté vertical est égal à la hauteur de la nacelle (155) jusqu'à son point de suspension à la chaîne (150) et le côté horizontal est égal à la demi-largeur de la nacelle (155).
Signet EP 2382433 (A1) - SECHOIR A TUNNEL POUR DES PRODUITS DE CONSTRUCTION TELS QUE DES BRIQUES OU DES TUILESDate de pub : 2011-11-02
Inventeur(s) : LEREBOURG MICHEL [FR]; VEGNADUZZO ANDRE [FR] +
Demandeur(s) : LEREBOURG MICHEL [FR]; VEGNADUZZO ANDRE [FR] +
Classification : - internationale: F26B15/10
N° de demande : EP20100707085 20100210
N°(s) de priorité : WO2010FR00103 20100210; FR20090051457 20090309
Source Espacenet
